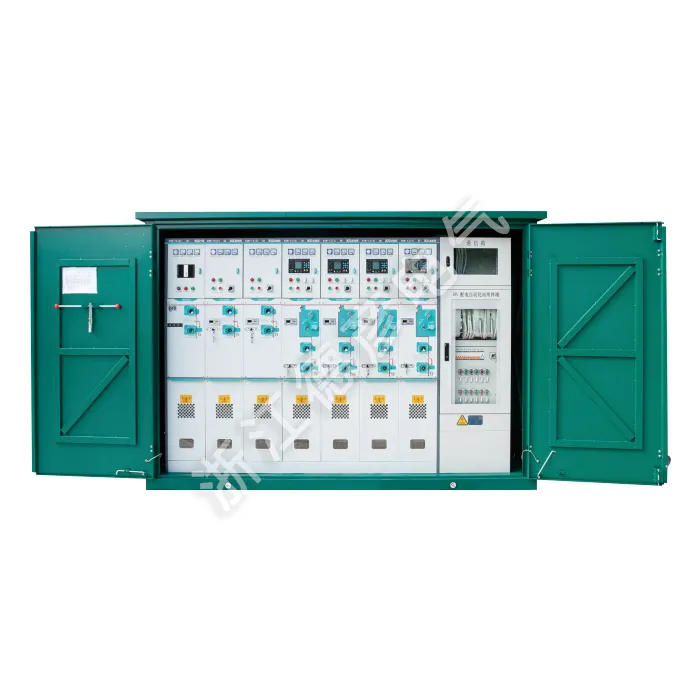

ہائی وولٹیج کیبل برانچ باکس （آؤٹ ڈور سوئچنگ اسٹیشن）

دییان الیکٹرک ایک پیشہ ور صنعتی برقی فراہم کنندہ ہے جس میں مربوط آر اینڈ ڈی ، پروڈکشن اور سروس ہے۔ ہائی وولٹیج کیبل برانچ باکس （آؤٹ ڈور سوئچنگ اسٹیشن 6 6-35KV تقسیم نیٹ ورکس کے لئے ایک کمپیکٹ ، ویدر پروف آؤٹ ڈور سوئچنگ اسٹیشن ہے۔ یہ مکمل طور پر موصل پلگ ان کنیکٹر کے ذریعہ محفوظ کیبل برانچنگ ، کنکشن اور تنہائی کو قابل بناتا ہے ، جس میں مرئی منقطع پوائنٹس اور قابل اعتماد گراؤنڈنگ کی خاصیت ہے۔ یہ جگہ بچانے والا حل گرڈ کی توسیع اور بحالی کو آسان بناتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

ہائی وولٹیج کیبل برانچ باکس （آؤٹ ڈور سوئچنگ اسٹیشن a ایک کمپیکٹ ، ویدر پروف آؤٹ ڈور سوئچنگ اسٹیشن 6-35KV ڈسٹری بیوشن نیٹ ورکس کے لئے ایک اعلی درجے کی گیس سے متاثرہ آؤٹ ڈور رنگ رنگ مین یونٹ ہے جس میں بین الاقوامی معیاری ٹیکنالوجیز شامل ہیں۔ ہائی وولٹیج کیبل برانچ بکس 12/24KV تقسیم کے نیٹ ورکس کے لئے ڈیزائن کیے گئے ہیں ، اس میں مکمل طور پر مہر بند SF6 موصلیت ، ماڈیولر تعمیر ، اور بحالی سے پاک آپریشن سخت ماحول کے لئے موزوں ہے۔ توسیع پذیر آٹومیشن افعال کی حمایت کرتے ہوئے ، یہ صنعتی پارکوں ، شہری علاقوں اور تجارتی مراکز میں قابل اعتماد بجلی کی تقسیم کو قابل بناتا ہے جبکہ گرڈ انٹلیجنس کو سہولت فراہم کرتا ہے۔

پروڈکٹ پیرامیٹر (تفصیلات)

پروجیکٹ کا نام			یونٹ	لوڈ سوئچ
پروجیکٹ کا نام			یونٹ	سی بوجھ سوئچنگ یونٹ	ایف کمبینیشن الیکٹریکل یونٹ	V- سرکٹ بریکر یونٹ
ریٹیڈ وولٹیج			کے وی	12/24	12/24	12/24
درجہ بندی کی تعدد			ہرٹج	50	50	50
موجودہ ریٹیڈ			A	630	125	630
ریٹیڈ ٹرانسفر کرنٹ			A		1750
ریٹیڈ موصلیت کی سطح	1 منٹ بجلی کی فریکوئنسی کا مقابلہ وولٹیج (فیز ٹو گراؤنڈ)	باری باری ، مخالفت میں	کے وی		42/65
	1 منٹ بجلی کی فریکوئنسی کا مقابلہ وولٹیج (فیز ٹو گراؤنڈ)	وقفے کے درمیان	کے وی		48/79
	بجلی کی شمولیت وولٹیج	باری باری ، مخالفت میں	کے وی		75/125
	بجلی کی شمولیت وولٹیج		کے وی		85/145
ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ			کے وی	20	315	20
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ			کا	50	80	50
ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ (گراؤنڈنگ سوئچ)			کا	50		50
ریٹیڈ مختصر وقت موجودہ کا مقابلہ کریں		مین سرکٹ	کا	20	20	20
ریٹیڈ مختصر وقت موجودہ کا مقابلہ کریں		گراؤنڈنگ سوئچ	کا	20	20	20
مختصر وقت کی مدت کی درجہ بندی		مین سرکٹ	S	4		4
مختصر وقت کی مدت کی درجہ بندی		گراؤنڈنگ سوئچ	S	4	4	4
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے		مین سرکٹ	کا	50		50
ریٹیڈ چوٹی موجودہ کا مقابلہ کرتی ہے		گراؤنڈنگ سوئچ	کا	50	50	50
اندرونی آرک ٹیسٹ (اندرونی دہن آرک ٹیسٹ)			A	630	20Ka/0.5s	630
بند لوپ بریکنگ کرنٹ کی درجہ بندی کی گئی			A	630	فیوز کے ذریعہ محدود	630
فعال لوڈ بریکنگ کرنٹ کی درجہ بندی کی گئی			A	10	فیوز کے ذریعہ محدود	25
ریٹیڈ کیبل چارجنگ اور بریکنگ کرنٹ			دوسرا	5000	17.4	3000
مکینیکل زندگی		لوڈ/منقطع سوئچ	دوسرا	3000	5000	3000
		گراؤنڈنگ سوئچ	دوسرا		3000	10000
		ویکیوم سرکٹ بریکر	ایم پی اے
SF6 گیس پریشر (20 ° C پر مطلق دباؤ)					0.035
سالانہ بجلی کی ہڑتال کی شرح					.0.025 ٪ سالانہ
ایئر چیمبر اور فیوز ٹیوب کے لئے تحفظ کی درجہ بندی					IP67
دیوار اور رہائش کے تحفظ کی درجہ بندی					IP4X

مصنوعات کی خصوصیت اور اطلاق

کمپیکٹ آؤٹ ڈور ڈیزائن

ماحولیاتی تحفظ کو مکمل کریں

جدید گیس موصلیت کی ٹیکنالوجی

لچکدار ماڈیولر ترتیب

بحالی سے پاک آپریشن

درخواست کی سائٹیں

◇ کمپیکٹ ثانوی سب اسٹیشن

◇ چھوٹے صنعتی اور کان کنی کے کاروباری اداروں

◇ ونڈ پاور پلانٹس

◇ ہوٹلوں ، شاپنگ مالز ، آفس عمارتیں ، تجارتی مراکز وغیرہ۔

◇ C- لوڈ سوئچ یونٹ

◇ D- ڈائریکٹ کیبل کنکشن یونٹ

bround گراؤنڈنگ سوئچ کے ساتھ براہ راست کیبل کنکشن یونٹ

◇ F- لوڈ سوئچ فیوز مجموعہ یونٹ

◇ V- ویکیوم سرکٹ بریکر یونٹ

High Voltage Cable Branch Box (Outdoor Switching Station)
