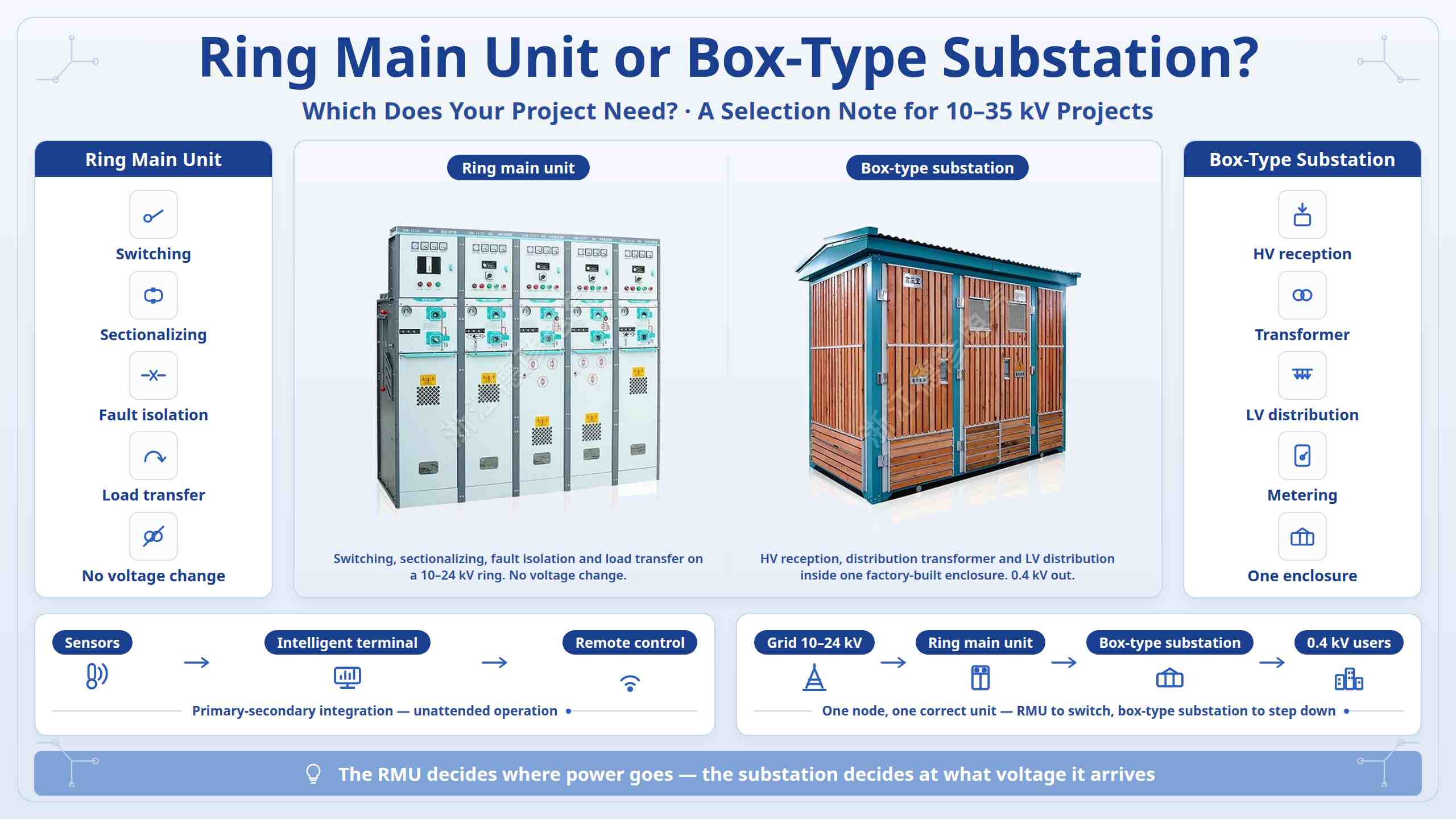

رنگ مین یونٹ یا باکس ٹائپ سب سٹیشن: آپ کے پروجیکٹ کو کس کی ضرورت ہے؟

10-35kV ڈسٹری بیوشن پراجیکٹس میں، رنگ مین یونٹ (RMU) اور باکس قسم کے سب سٹیشن کا اکثر اسی ڈیزائن کے جائزے میں ذکر کیا جاتا ہے۔ چونکہ دونوں کمپیکٹ ہیں اور دونوں ہی فیکٹری میں بنائے گئے ہیں، اس لیے انہیں بعض اوقات مسابقتی اختیارات کے طور پر سمجھا جاتا ہے۔ وہ نہیں ہیں۔ فیصلہ اس نوڈ کے بارے میں ایک سوال پر آتا ہے جس کی آپ منصوبہ بندی کر رہے ہیں: کیا اس نقطہ کو وولٹیج کو نیچے کرنے اور کم وولٹیج کی طاقت کو تقسیم کرنے کی ضرورت ہے، یا اسے صرف لائنوں کو سوئچ کرنے، سیکشنلائز کرنے اور جوڑنے کی ضرورت ہے؟زیجیانg Deyan Electric Co., Ltd. (DEYAN ELECTRIC)، جو دونوں پروڈکٹ لائنز تیار کرتا ہے، ذیل میں عملی حد متعین کرتا ہے۔

I. دو مختلف نوکریاں

ایک رِنگ مین یونٹ دھات سے منسلک سوئچ گیئر ہے جو 10-24kV میڈیم وولٹیج رنگ نیٹ ورکس میں استعمال ہوتا ہے۔ اس کے اندرونی اجزاء لوڈ بریک سوئچز، ارتھنگ سوئچز اور فیوز ہیں۔ یہ سوئچنگ، لائن سیکشنلائزنگ، فالٹ آئسولیشن اور لوڈ ٹرانسفر کا کام انجام دیتا ہے، تاکہ ایک کیبل سیکشن پر موجود فالٹ کو باقی رنگ میں سپلائی میں خلل ڈالے بغیر کاٹا جا سکے۔ یہ وولٹیج کو تبدیل نہیں کرتا ہے۔

ایک باکس قسم کا سب اسٹیشن ہائی وولٹیج پاور ریسیپشن، ایک ڈسٹری بیوشن ٹرانسفارمر اور کم وولٹیج پاور ڈسٹری بیوشن — میٹرنگ اور انکلوژر کے ساتھ — کو مکمل طور پر بند، حرکت پذیر اسٹیل ڈھانچے میں ضم کرتا ہے۔ یہ فیکٹری میں پہلے سے تیار کیا جاتا ہے، پورے یونٹ کے طور پر فراہم کیا جاتا ہے، اور اس کی پیداوار اختتامی صارفین کے لیے کم وولٹیج کی طاقت ہے۔

ایک لائن میں: ایک RMU فیصلہ کرتا ہے کہ بجلی کہاں جاتی ہے۔ ایک باکس قسم کا سب اسٹیشن فیصلہ کرتا ہے کہ یہ کس وولٹیج پر آتا ہے اور اسے کیسے تقسیم کیا جاتا ہے۔

II ماڈل کو آپ کے منظر نامے سے ملانا

ڈوئل پاور رنگ کی فراہمی کے ساتھ شہری کیبل کی تزئین و آرائش اور RMU کے لیے کوئی مقامی سٹیپ ڈاؤن کال نہیں ہے۔ 0.4kV آؤٹ گوئنگ پاور کی ضرورت والے لوڈ پوائنٹس — رہائشی کوارٹرز، ورکشاپس، کمرشل زونز، چارجنگ اسٹیشنز — ایک باکس ٹائپ سب اسٹیشن کا مطالبہ کریں۔ بیرونی، تنگ، مرطوب یا دھول بھری جگہیں گیس سے موصل RMU کے حق میں ہیں، جس کا سیل بند ٹینک گاڑھا ہونے، دھول اور نمک کے دھند کو کم معائنہ کے ساتھ مزاحمت کرتا ہے۔ فوٹو وولٹک، اسٹوریج اور چارجنگ پائل پروجیکٹس دونوں کا استعمال کرتے ہیں: سٹیپ اپ باکس سب سٹیشن اور گرڈ سے منسلک الماریاں کنورژن اور گرڈ کنکشن کو ہینڈل کرتی ہیں، جبکہ گیس سے موصل RMUs ایک کنٹرولڈ فوٹ پرنٹ کے اندر کلیکشن اور سوئچنگ کو ہینڈل کرتے ہیں۔

III زیادہ تر پروجیکٹس میں وہ ایک ساتھ کام کرتے ہیں۔

بہت سے باکس قسم کے سب سٹیشنوں کے اندر، ہائی وولٹیج آنے والے اور جانے والے یونٹس خود لوڈ بریک سوئچ کے ساتھ رِنگ مین یونٹ ہیں۔ RMU سوئچنگ جزو ہے؛ سب اسٹیشن وہ دیوار ہے جو اس کے ارد گرد تبدیلی اور کم وولٹیج کی تقسیم کا اضافہ کرتی ہے۔ اس لیے باؤنڈری مسابقتی کے بجائے عملی ہے — اگر کوئی نوڈ صرف سوئچ کرتا ہے اور سیکشنلائز کرتا ہے، تو RMU کی وضاحت کریں۔ اگر اسے نیچے اترنا اور تقسیم کرنا بھی ضروری ہے، تو ایک باکس قسم کا سب سٹیشن بتائیں؛ اور اگر وہ اسٹیشن بھی رنگ نیٹ ورک کا حصہ بنتا ہے، تو دونوں کو ایک ساتھ بیان کیا جاتا ہے۔ دونوں کے لیے موجودہ مرکزی دھارے کی سمت بنیادی ثانوی انضمام ہے: کیبنٹ کے اندر سینسرز اور مانیٹرنگ یونٹ، بیرونی ذہین تقسیم کے ٹرمینل کے ساتھ مماثل، ریئل ٹائم ڈیٹا اپ لوڈ، خودکار فالٹ لوکیشن اور آئسولیشن، ریموٹ سوئچنگ کنٹرول اور غیر حاضر آپریشن۔

چہارم ماڈل کی تصدیق کرنے سے پہلے کس چیز کی تصدیق کرنی ہے۔

پہلے اس بات کا تعین کریں کہ آیا نیٹ ورک ریڈیل ہے یا دوہری طاقت والی انگوٹی - یہ اکیلے تعین کرتا ہے کہ آیا RMU کی ضرورت ہے۔ پھر مربوط تحفظ کی ترتیبات کے ساتھ ریٹیڈ وولٹیج (10/24/35kV)، ریٹیڈ کرنٹ اور شارٹ سرکٹ بریک کرنٹ کی تصدیق کریں۔ جگہ کے حالات بشمول جگہ، نمی، دھول، نمک کا دھند اور تحفظ کا درجہ، دھماکہ پروف آلات کے ساتھ فی GB 50058 جہاں ضرورت ہو۔ اور لوڈ کی ضروریات جیسے ٹرانسفارمر کی گنجائش، باہر جانے والے سرکٹس اور ممکنہ تبدیلی۔ لائف سائیکل لاگت کے مقابلے میں پہلی لاگت کا وزن کریں: ہوا سے موصل آلات خشک انڈور سائٹس کے لیے مخصوص مینٹیننس اسٹاف کے ساتھ موزوں ہوتے ہیں، جبکہ گیس سے موصل آلات کی قیمت پہلے سے زیادہ ہوتی ہے لیکن آؤٹ ڈور یا مشکل سے معائنہ کرنے والی جگہوں پر دیکھ بھال کو کم کر دیتا ہے۔

زیجیانg Deyan Electric Co., Ltd کے بارے میں

زیجیانجی ڈیان الیکٹرک کمپنی لمیٹڈ, ژیجیانگ صوبے کے Yueqing شہر کے اقتصادی ترقی کے علاقے میں واقع، R&D، صنعتی برقی آلات کی پیداوار اور خدمات میں مہارت رکھتا ہے۔ اس کی بنیادی مصنوعات میں رِنگ مین یونٹس (ایئر انسولیٹڈ اور گیس انسولیٹڈ)، گیس سے چلنے والے سوئچ گیئرز، باکس ٹائپ سب سٹیشنز، ہائی اور کم وولٹیج سوئچ کیبنٹ، کیبل برانچ باکسز اور فوٹو وولٹک سٹیپ اپ باکس سب سٹیشنز، سرونگ اربن گرڈ اپ گریڈنگ اور میونسپل پارک انرجی سٹیشن، صنعتی پارک وی ڈسٹری بیوشن اور ڈسٹری بیوشن شامل ہیں۔ بنیادی ڈھانچہ کمپنی اپنی مرضی کے مطابق بنیادی اسکیموں، مربوط اسمبلی اور فیکٹری کمیشننگ کو سپورٹ کرتی ہے۔ اپنے پروجیکٹ کے لیے رِنگ مین یونٹس اور باکس ٹائپ سب اسٹیشنز کے درمیان دائرہ کار کی وضاحت کرنے کے لیے، براہِ کرم ڈیان الیکٹرک سے رابطہ کریں۔
