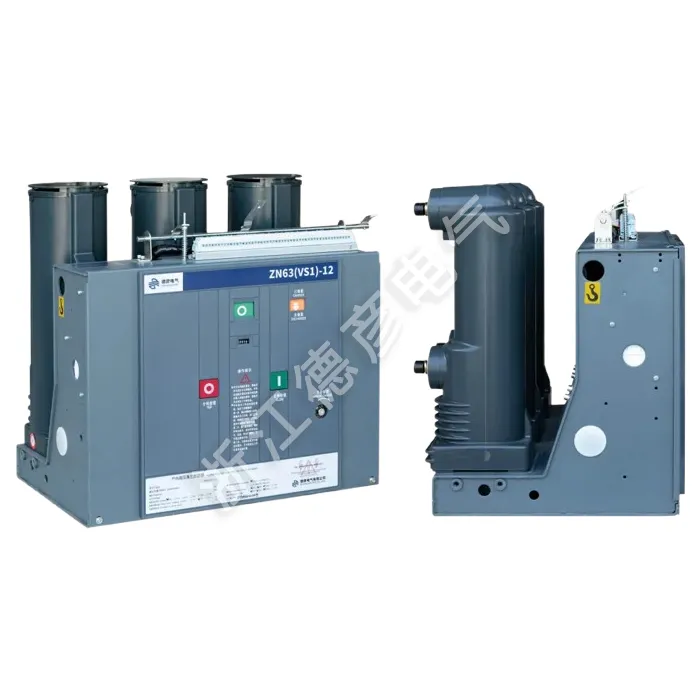

فکسڈ انڈور ہائی وولٹیج ویکیوم سرکٹ بریکر

سیریل نمبر

نام

یونٹ

ڈیٹا

1

ریٹیڈ وولٹیج

کے وی

12

2

زیادہ سے زیادہ آپریٹنگ وولٹیج

کے وی

12

3

موجودہ ریٹیڈ

A

630

1250

630 1250

1600 2000

2500 3150

1250 1600

2000 2500

3150 4000

4

ریٹیڈ شارٹ سرکٹ بریکنگ کرنٹ (ریٹیڈ تھرمل استحکام موجودہ - RMS)

کا

20/25

31.5

40

5

ریٹیڈ شارٹ سرکٹ بند ہونے والا موجودہ (چوٹی)

کا

50/63

80

100

6

ریٹیڈ چوٹی موجودہ (ریٹیڈ متحرک استحکام موجودہ - چوٹی)

کا

50/63

80

100

7

4S ریٹیڈ شارٹ سرکٹ موجودہ کا مقابلہ کریں

کا

20/25

31.5

20/25

8

ریٹیڈ موصلیت کی سطح

ورکنگ وولٹیج کا مقابلہ (درجہ بندی سے پہلے اور بعد میں)/1 منٹ پاور فریکوینسی وولٹیج کا مقابلہ

کے وی

گراؤنڈ 42 (بریک 48)

وولٹیج کا مقابلہ کریں (ریٹیڈ بریکنگ سے پہلے اور بعد میں) / چوٹی کی درجہ بندی سے بجلی کا تسلسل وولٹیج کا مقابلہ

گراؤنڈ 75 (بریک 85)

9

تھرمل استحکام کے وقت کی درجہ بندی

S

4

10

ریٹیڈ آپریٹنگ تسلسل

علیحدہ -0.3s - مشترکہ -180s - مشترکہ

11

مکینیکل زندگی

دوسرا

20000

12

ریٹیڈ شارٹ سرکٹ بریکنگ موجودہ وقفے کو توڑنے والا

دوسرا

50

13

آپریٹنگ میکانزم ریٹیڈ کلوزنگ وولٹیج (ڈی سی)

v

AC 、 DC 110،220

14

آپریٹنگ میکانزم ریٹیڈ اوپننگ وولٹیج (ڈی سی)

v

AC 、 DC 110،220

15

گیپ سے رابطہ کریں

ملی میٹر

11 ± 1

16

اوور اسٹروک (موسم بہار کمپریشن کی لمبائی سے رابطہ کریں)

ملی میٹر

3.5 ± 0.5

17

تین فیز بند ہونے اور افتتاحی اچھال کا وقت

MS

≤2

18

بند ہونے کے دوران اچھال کا وقت رابطہ کریں

MS

≤2

19

اوسط ٹرپنگ اسپیڈ

MS

0.9 ~ 1.2

اوسط بند کرنے کی رفتار

MS

0.5- ~ 0.8

20

اوپننگ ٹائم

زیادہ سے زیادہ آپریٹنگ وولٹیج پر

S

.0.05

21

کم سے کم آپریٹنگ وولٹیج پر

.0.08

22

اختتامی وقت

S

0.1

23

ہر مرحلے کے مین سرکٹ کی مزاحمت

μω

630 ≤50

1250 ≤ 45

24

منتقل کرنے اور اسٹیشنری رابطوں کے لئے قابل مجموعی لباس موٹائی

ملی میٹر

3
