KYN28-12 سوئچ گیئر پاور کیسے حاصل کرتا ہے، تقسیم کرتا ہے، کنٹرول کرتا ہے، حفاظت کرتا ہے اور مانیٹر کرتا ہے

KYN28-12 دھاتی پہنے ہوئے واپس لینے کے قابل AC دھات سے منسلک سوئچ گیئر (میڈیم وولٹیج کیبنٹ) 12 kV انڈور پاور ڈسٹری بیوشن کے لیے بنیادی مکمل سیٹ کا سامان ہے۔ IEC 62271‑200 اور GB/T 3906 کی تعمیل میں تیار کردہ، یہ سب سٹیشنز، صنعتی کان کنی کے منصوبوں، فوٹو وولٹک پاور پلانٹس، شہری پاور گرڈ کی تزئین و آرائش اور بیرون ملک انفراسٹرکچر میں بڑے پیمانے پر لاگو ہوتا ہے۔ تحفظ، اور نگرانی؟

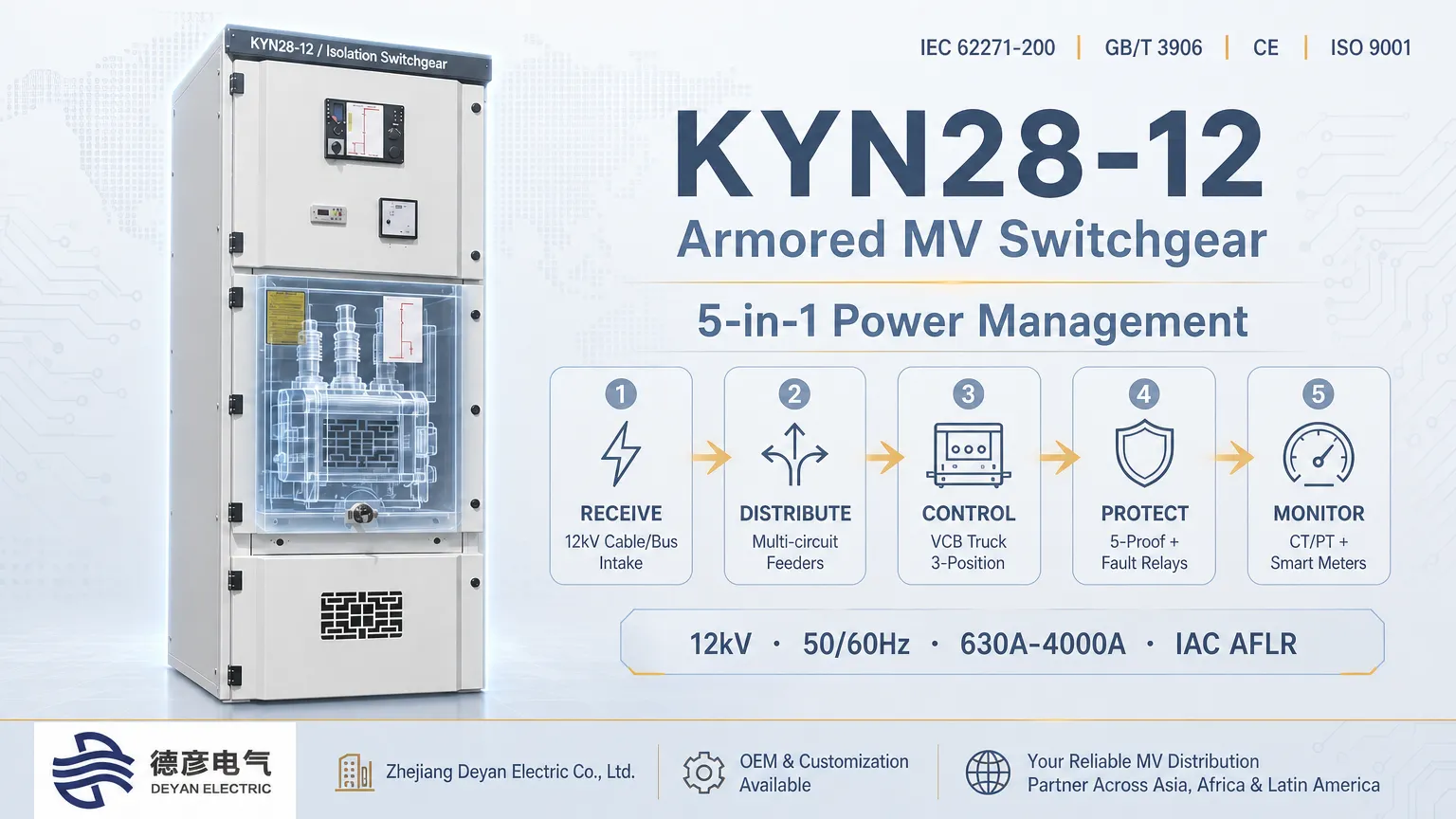

یہ سوئچ گیئر آنے والی فیڈ یونٹس کے ذریعے ہائی وولٹیج پاور حاصل کرتا ہے، بس بار سسٹمز کے ذریعے توانائی تقسیم کرتا ہے، ویکیوم سرکٹ بریکر ٹرک کے ذریعے سرکٹس کو کنٹرول کرتا ہے، مائکرو پروسیسر پر مبنی ریلے کے ساتھ فالٹ پروٹیکشن لاگو کرتا ہے، اور CTs اور سیکنڈری اسٹرومنٹس میں PT کا استعمال کرتے ہوئے آپریشنل مانیٹرنگ کرتا ہے۔ ان پانچ اہم افعال کو یکجا کرتے ہوئے، یہ 10-12 kV پاور ڈسٹری بیوشن سسٹم کے لیے ایک اہم مرکز کے طور پر کام کرتا ہے۔Zhejiang Deyan Electric Co., Ltd.Leqing، Wenzhou، Zhejiang میں واقع ہے۔ یہ R&D، اعلی اور کم وولٹیج کی تقسیم کے سامان کے مکمل سیٹ کی پیداوار اور برآمد میں مہارت رکھتا ہے۔ یہ معیاری اور اپنی مرضی کے مطابق KYN28-12 سوئچ گیئر کے جامع حل فراہم کر سکتا ہے، ایشیا، افریقہ، لاطینی امریکہ، مشرق وسطیٰ اور دیگر خطوں کے متعدد سمندر پار ممالک میں پروجیکٹ کے حالات کے لیے موزوں مصنوعات کے ساتھ۔

1. پاور ریسیپشن: ہائی وولٹیج کی فراہمی کے لیے انلیٹ

پاور ریسیپشن بنیادی طور پر آنے والی فیڈ کیبنٹ کے ذریعے مکمل کیا جاتا ہے۔ اپ اسٹریم سب اسٹیشنوں یا ٹرانسفارمرز سے 12 kV ہائی وولٹیج پاور کو آنے والی فیڈ کیبنٹ کے کیبل کمپارٹمنٹ میں کیبلز یا بس ڈکٹ کے ذریعے فراہم کیا جاتا ہے، پھر بس بار کے ڈکٹ کے اندر موجود مین بس باروں سے جوڑ دیا جاتا ہے۔

دھاتی تقسیم شدہ کمپارٹمنٹلائزڈ ڈھانچے کو اپناتے ہوئے، بس بار کا کمپارٹمنٹ، سرکٹ بریکر کمپارٹمنٹ، کیبل کمپارٹمنٹ اور ثانوی-انسٹرومنٹ کمپارٹمنٹ کو دھاتی رکاوٹوں سے الگ کیا جاتا ہے۔ یہ آرک فالٹ کے خطرات کو کم کرتا ہے اور محفوظ اور مستحکم ہائی وولٹیج پاور انٹیک کو یقینی بناتا ہے۔ Zhejiang Deyan Electric کے تیار کردہ KYN28‑12 سوئچ گیئرز 50 Hz/60 Hz پاور گرڈز کے ساتھ مطابقت رکھتے ہیں اور مختلف ریٹیڈ موجودہ خصوصیات کو سپورٹ کرتے ہیں۔ جنوب مشرقی ایشیا، افریقہ، لاطینی امریکہ اور دیگر سمندر پار ممالک میں گرڈ آپریٹنگ حالات کے مطابق اونچائی، زیادہ درجہ حرارت اور دھول آلود ماحول کے لیے حسب ضرورت دستیاب ہے۔

2. پاور ڈسٹری بیوشن: ایک سے زیادہ لوڈ سرکٹس کو پاور ڈیلیوری

بجلی کے مرکزی بس بار تک پہنچنے کے بعد، بجلی کی تقسیم آؤٹ گوئنگ فیڈ کیبینٹ، بس کپلر کیبینٹ اور پی ٹی میٹرنگ کیبنٹ کے ذریعے ہوتی ہے۔ مین بس بارز برقی توانائی کو ڈسٹری بیوشن ٹرانسفارمرز، ہائی وولٹیج موٹرز، فوٹو وولٹک گرڈ سے منسلک آلات اور کان کنی کے آلات جیسے ڈاون اسٹریم بوجھ کے لیے انفرادی آؤٹ گوئنگ سرکٹس کی طرف موڑ دیتے ہیں۔

سنگل بس بار اور سیکشنلائزڈ سنگل بس بار کنفیگریشنز تعاون یافتہ ہیں۔ اضافی آؤٹ گوئنگ فیڈ کیبنٹ کو صنعتی پارکوں، کانوں اور نئی توانائی کے پاور سٹیشنوں کی صلاحیت کو بڑھانے کے لیے شامل کیا جا سکتا ہے، جس سے بجلی کی معقول تقسیم اور بجلی کی فراہمی کی بہتر قابل اعتمادی ممکن ہو سکتی ہے۔ Zhejiang Deyan Electric گاہکوں کے سنگل لائن ڈایاگرام کے مطابق مکمل سیٹ کیبنٹ سلوشن ڈیزائن، اسمبلی اور مکمل اسکوپ فیکٹری ٹیسٹ مکمل کر سکتا ہے، تاکہ بیرون ملک منصوبوں کے لیے آن سائٹ کمیشننگ کے دباؤ کو کم کیا جا سکے۔

3. سرکٹ کنٹرول: سرکٹ بریکر ٹرک کے ذریعے سرکٹ سوئچنگ

ویکیوم سرکٹ بریکر ٹرک KYN28‑12 کا بنیادی کنٹرول جزو ہے۔ اس کی تین پوزیشنیں ہیں:

• سروس پوزیشن: پرائمری سرکٹ عام بجلی کی فراہمی کے لیے بند ہے۔
• ٹیسٹ پوزیشن: پرائمری سرکٹ الگ تھلگ جبکہ سیکنڈری کنٹرول سرکٹس ہائی وولٹیج کے بغیر ڈیبگنگ کے لیے متحرک رہتے ہیں۔
• پوزیشن ہٹا دی گئی۔: دیکھ بھال اور متبادل کی سہولت کے لیے مکمل گالوانک تنہائی کے لیے ٹرک کو مکمل طور پر نکالا گیا۔

سرکٹ سوئچنگ اور لوڈ ٹرانسفر کے لیے مقامی دستی آپریشن اور ریموٹ الیکٹرک کلوزنگ/ٹرپنگ دونوں دستیاب ہیں۔ ایک مکمل مکینیکل "پانچ روک تھام" انٹرلاک سسٹم خراب کارروائیوں کو روکتا ہے جیسے ٹرک کے اندراج/لوڈ کے نیچے واپسی یا لائیو کمپارٹمنٹس پر دروازہ کھولنا، آپریٹر کی غلطی کی وجہ سے حفاظتی خطرات کو ختم کرتا ہے۔ ڈیان الیکٹرک فیکٹری ڈیلیوری سے پہلے مکینیکل انٹرلاک کی مکمل آئٹم کی تصدیق کرتا ہے تاکہ سائٹ پر محفوظ اور قابل اعتماد آپریشن کو یقینی بنایا جا سکے۔

4. سرکٹ پروٹیکشن: فالٹ سرکٹ آئسولیشن کے لیے ملٹی لیول فالٹ مٹیگیشن

مکینیکل انٹرلاک اور ذہین کنٹرول سسٹم ویکیوم سرکٹ بریکرز کے ساتھ ہم آہنگی کرتے ہیں تاکہ عام تقسیم کی خرابیوں کو سنبھال سکیں جن میں شارٹ سرکٹ، اوورلوڈ، ارتھ فالٹ اور غیر معمولی وولٹیج شامل ہیں:

• فوری شارٹ سرکٹ تحفظ: ناقص سرکٹس کو الگ کرنے اور خرابی کے پھیلاؤ کو روکنے کے لیے شارٹ سرکٹ ہونے پر ملی سیکنڈ کے اندر سفر؛
• اوورلوڈ تحفظکیبلز اور آلات کو زیادہ گرمی سے ہونے والے نقصان سے بچنے کے لیے مسلسل اوورلوڈ کے تحت ٹرپنگ میں تاخیر؛
• زمین کی غلطی سے تحفظ: سنگل فیز ارتھ فالٹس کا پتہ لگاتا ہے اور رساو کے خطرات کے خلاف ٹرپنگ یا الارم کو متحرک کرتا ہے۔
• اوور وولٹیج / انڈر وولٹیج تحفظ: PTs کے ذریعے بس بار وولٹیج کی نگرانی کرتا ہے اور وولٹیج حد سے تجاوز کرنے پر بجلی کاٹ دیتا ہے، جو شدید وولٹیج کے اتار چڑھاو کے ساتھ بیرون ملک گرڈز کے لیے موزوں ہے۔

کمپارٹمنٹلائزڈ دھاتی پوش ڈیزائن اندرونی آرکس کو ایک ہی کمپارٹمنٹ میں محدود کرتا ہے، سنگل پوائنٹ فالٹس کو پورے بس بار میں پھیلنے سے روکتا ہے اور صحت مند سرکٹس کے لیے بجلی کی فراہمی کو برقرار رکھتا ہے۔ مرکزی دھارے کے گھریلو اور بین الاقوامی تحفظ کے ریلے کو مختلف ممالک کی تکنیکی خصوصیات کو پورا کرنے کے لیے ترتیب دیا جا سکتا ہے۔

5. سرکٹ مانیٹرنگ: ذہین آپریشن اور دیکھ بھال کے لیے ریئل ٹائم ڈیٹا کا حصول

موجودہ ٹرانسفارمرز (CTs)، وولٹیج ٹرانسفارمرز (PTs)، سمارٹ میٹرز، لائیو لائن انڈیکیٹرز اور پروٹیکشن یونٹس کے ذریعے سرکٹ مانیٹرنگ کو باہمی تعاون سے لاگو کیا جاتا ہے۔ CTs سرکٹ کرنٹ جمع کرتے ہیں جبکہ PTs بس بار وولٹیج حاصل کرتے ہیں۔ آپریشنل ڈیٹا کو ثانوی آلات اور حفاظتی آلات میں منتقل کیا جاتا ہے۔ آپریٹرز ریئل ٹائم پیرامیٹرز پڑھ سکتے ہیں بشمول وولٹیج، کرنٹ، پاور اور سرکٹ بریکر کی حیثیت؛ سسٹم غلطی کے واقعات کو ریکارڈ کرتا ہے اور الارم سگنل دیتا ہے۔ لائیو لائن انڈیکیٹرز متحرک ہائی وولٹیج کمپارٹمنٹ کی واضح بصری وارننگ دیتے ہیں۔ کچھ کنفیگریشنز ریموٹ ڈیٹا تک رسائی اور اسٹیٹس مانیٹرنگ کے لیے SCADA کنکشن کو سپورٹ کرتی ہیں، جس سے اوورسیز پروجیکٹس کے لیے سائٹ پر O&M کام کا بوجھ کم ہوتا ہے۔ ڈیان الیکٹرک بیرون ملک مقیم EPC انجینئرز کے لیے تعمیراتی ہم آہنگی کو آسان بنانے کے لیے معاون دستاویزات کے طور پر مکمل ثانوی اسکیمیٹک خاکے اور وائرنگ ڈرائنگ فراہم کر سکتا ہے۔

6. غیر ملکی تجارتی منصوبوں کے فوائد

• ماحولیاتی موافقت: معیاری آپریٹنگ درجہ حرارت کی حد: ‑15 ℃ ~ +40 ℃; اونچائی، زیادہ درجہ حرارت، مرطوب اور گرد آلود ماحول کے لیے ڈیریٹڈ کسٹم ڈیزائن۔
• تعمیل اور سرٹیفیکیشن: IEC 62271 بین الاقوامی معیار کے مطابق تیار کردہ۔ سی ای، آئی ایس او 9001 اور دیگر سرٹیفکیٹ پروجیکٹ کی منظوری اور کسٹم کلیئرنس کے لیے دستیاب ہیں۔
• ماڈیولر تعمیر: CNC کی طرف سے پروسیس شدہ جستی ایلومینیم سٹیل کی چادروں سے اسمبل کردہ کابینہ۔ سادہ تنصیب؛ ماڈیولر ٹرک اسپیئر پارٹس کی تبدیلی میں آسانی پیدا کرتے ہیں اور دیکھ بھال کے اخراجات کو کم کرتے ہیں۔
• ون سٹاپ سروس: دائرہ کار حل کے ڈیزائن، مینوفیکچرنگ، فیکٹری ٹیسٹ، سمندر کے قابل پیکیجنگ اور تکنیکی دستاویزات کی ترسیل کا احاطہ کرتا ہے۔ OEM / ODM حسب ضرورت کی حمایت کی ہے. پروٹیکشن کلاس، سرکٹ کنفیگریشن اور 50 Hz/60 Hz فریکوئنسی کو ضرورت کے مطابق بنایا جا سکتا ہے۔

خلاصہ

KYN28‑12 سوئچ گیئر آنے والی فیڈ یونٹس کے ذریعے برقی توانائی حاصل کرتا ہے اور بس بار سسٹم کے ذریعے بجلی تقسیم کرتا ہے۔ ویکیوم سرکٹ بریکر ٹرک سرکٹ کنٹرول انجام دیتے ہیں۔ مائیکرو پروسیسر پر مبنی تحفظ کے ریلے غلطی سے تحفظ کا احساس کرتے ہیں۔ CTs، PTs اور ثانوی ذہین اجزاء سرکٹ کی نگرانی کو فعال کرتے ہیں۔ ان پانچ فنکشنز کا کوآرڈینیشن 12 kV پاور ڈسٹری بیوشن سسٹم کے محفوظ اور قابل اعتماد آپریشن کی ضمانت دیتا ہے۔ ایک اصل سازوسامان بنانے والے کے طور پر،Zhejiang Deyan Electric Co., Ltd.بیرون ملک مقیم EPCs اور انجینئرنگ ٹھیکیداروں کو KYN28-12 سوئچ گیئر کے لیے مکمل حسب ضرورت اور سپلائی کی خدمات فراہم کر سکتے ہیں، جو بیرون ملک میڈیم وولٹیج کی تقسیم کے منصوبوں کے لیے ایک قابل اعتماد پارٹنر کے طور پر خدمات انجام دے سکتے ہیں۔
