وائر ڈرائنگ مشین کے لیے انورٹر

ڈیان الیکٹرک ایک پیشہ ور صنعتی بجلی فراہم کنندہ ہے، جو یورپی اور امریکی مارکیٹوں کا احاطہ کرتے ہوئے قابل بھروسہ حل اور اچھی قیمت کا فائدہ فراہم کرتا ہے۔ وائر ڈرائنگ مشین کے لیے اس کا LNC860L انورٹر جدید تناؤ کنٹرول اور مستحکم معیار رکھتا ہے۔ بلک خرید کے لیے موزوں ہے، یہ تار اور کیبل کی صنعتوں میں فٹ بیٹھتا ہے، مستحکم آپریشن کو یقینی بناتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

LNC860 فریکوئنسی کنورٹرز کی سیریز جو تار کے لیے وقف ہیں - ڈرائنگ مشینیں نہ صرف 8605-ویکٹر فریکوئنسی کنورٹرز کی تمام اعلی کارکردگی کی خصوصیات رکھتی ہیں، بلکہ یہ بند - لوپ ٹینشن کنٹرول اور اوپن - لوپ ٹینشن کنٹرول بھی حاصل کرسکتی ہیں، مختلف وائنڈنگ اور ان وائنڈنگ کی ضروریات کو پورا کرتی ہیں۔ تناؤ وائنڈنگ کنٹرول اور سپورٹ کے لیے اس میں بلٹ ان میتھمیٹک ماڈل ہے۔ رول قطر کا خودکار حساب۔ یہ صنعتوں میں بڑے پیمانے پر استعمال کیا جا سکتا ہے جیسے تار اور کیبل، دھاتی ورق پروسیسنگ، سمیٹ، دھاتی تار - ڈرائنگ، اور پلاسٹک تار - ڈرائنگ. وائر ڈرائنگ مشین کے لیے یہ انورٹر معیاری ہے - 485 کمیونیکیشن فنکشن سے لیس ہے، اور ایک بریکنگ یونٹ معیاری ہے - 22kW اور اس سے کم پاور کے لیے لیس ہے۔ پاور رینج: 0.75kW-400kW-380V۔

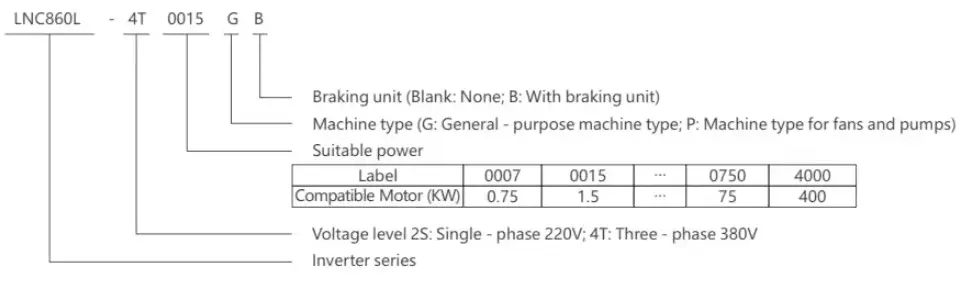

ماڈل کا مطلب

LNC860L Inverter for Wire-Drawing Machine

مصنوعات کی خصوصیات

▲ہائی پرفارمنس ویکٹر کنٹرول، بڑا کم فریکوئنسی ٹارک، اور مستحکم آؤٹ پٹ

▲مختلف انکوڈرز کو سپورٹ کرتا ہے: ABZ انکریمنٹل، یو انکریمنٹل، اور ریزولور

▲ وسیع وولٹیج ان پٹ، خودکار آؤٹ پٹ وولٹیج ریگولیشن (AR)، طاقت کے وقتی نقصان کے دوران کوئی شٹ ڈاؤن نہیں، مضبوط موافقت کے ساتھ

▲ بند - لوپ ٹینشن کنٹرول اور اوپن - لوپ ٹینشن کنٹرول کی حمایت کرتا ہے۔

▲ بلٹ - تناؤ وائنڈنگ کنٹرول کے لیے ریاضیاتی ماڈل میں، رول قطر کے خودکار حساب کتاب کی حمایت کرتا ہے

▲ ہموار آغاز، مستحکم آپریشن، اور مسلسل تناؤ

▲خودکار تار - وقفے کا پتہ لگانا، خودکار جڑتا معاوضہ

▲وائنڈنگ اور ان وائنڈنگ سسٹم کا امتزاج، ڈی سی بس کو شیئر کر سکتا ہے، برقی توانائی کی بچت کر سکتا ہے

▲بلٹ - اعلی درجے کی PID الگورتھم میں، تیز ردعمل، مضبوط موافقت، اور آسان ڈیبگنگ کے ساتھ

▲16 - سٹیپ اسپیڈ کنٹرول، سادہ PLC ملٹی فنکشن لاجک کنٹرول کو محسوس کرتا ہے جیسے ٹائمنگ، مستقل رفتار، اور سمت سیٹنگ

▲ ایمبیڈڈ RS485 کمیونیکیشن انٹرفیس Modbus پروٹوکول کو سپورٹ کرتا ہے۔

▲ متعدد تحفظ کے افعال: اوور - وولٹیج، اوور - کرنٹ، اوورلوڈ، زیادہ - گرمی وغیرہ

نام کی تختی کی ہدایات

ماڈل:	LNC860L-4T0037GB/4T0055PB
طاقت:	3.7KW 9A/5.5KW 13A
ان پٹ:	3PH AC380V 50HZ/60HZ
آؤٹ پٹ:	3PH ACOV-380V OHZ-400HZ
S.N:	بارکوڈ

مشین کی اقسام کی فہرست

فریکوئینسی کنورٹر ماڈل	بجلی کی صلاحیت (kVA)	ان پٹ کرنٹ (A)	آؤٹ پٹ کرنٹ (A)	قابل اطلاق موٹر (KW)
سنگل فیز پاور سپلائی: 220V±15%،50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
تھری فیز پاور سپلائی: 380V±15%،50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

تکنیکی وضاحتیں

آئٹم		تفصیلات
کنٹرول کی خصوصیات	آؤٹ پٹ فریکوئنسی	0-500Hz
	کیریئر فریکوئنسی	0.8kHz~12kHz کیریئر فریکوئنسی خود بخود لوڈ کی خصوصیات کے مطابق ایڈجسٹ کی جا سکتی ہے
	آؤٹ پٹ فریکوئنسی ریزولوشن	0.01Hz
	کنٹرول موڈ	اوپن لوپ ویکٹر کنٹرول (SVC) V/F کنٹرول کلوزڈ لوپ ویکٹر کنٹرول (FVC)
	ٹارک کی خصوصیات	ٹارک معاوضہ اور پرچی معاوضے کے ساتھ، شروع ہونے والا ٹارک 0.5Hz پر 150% تک پہنچ سکتا ہے۔
	ٹارک کنٹرول کی درستگی	±5%(FVC)
	اسٹال کی روک تھام کی کارروائی کا معیار	20% سے لے کر 250% تک درجہ بندی شدہ کرنٹ کے فیصد کے طور پر سیٹ کریں
	رفتار ریگولیشن کی حد	1:100(SVC) 1:1000(FVC)
	رفتار استحکام کی درستگی	±0.5%(SVC) ±0.02%(FVC)
	اوورلوڈ کی گنجائش	ایک منٹ کے لیے ریٹیڈ آؤٹ پٹ کرنٹ کا 150%
	V/F وکر	چار موڈ: لکیری؛ ملٹی پوائنٹ؛ مکمل V/f علیحدگی؛ نامکمل V/f علیحدگی
	سرعت اور تنزل کا وکر	لکیری یا ایس وکر ایکسلریشن اور سست روی کے طریقے۔ چار سرعت اور تنزلی کے اوقات؛ سرعت اور تنزلی کے وقت کی حد 0.1~6500.0s
	ڈی سی بریک لگانا	DC بریک فریکوئنسی: 0.00Hz~زیادہ سے زیادہ فریکوئنسی۔ بریک کا وقت: 0.0s～60.0s، بریک ایکشن کی موجودہ قیمت:0.0%～100.0%
	جوگ کنٹرول	جوگ فریکوئنسی رینج: 0.00Hz~زیادہ سے زیادہ فریکوئنسی، سیر کی رفتار اور سست رفتاری کا وقت 0.1s~6500.0s
	سادہ PLC، ملٹی سٹیپ اسپیڈ آپریشن	بلٹ ان PLC یا کنٹرول ٹرمینلز کے ذریعے 16 قدم تک سپیڈ آپریشن حاصل کیا جا سکتا ہے۔
	بلٹ ان PID	یہ پروسیس کنٹرول بند لوپ کنٹرول سسٹم کو آسانی سے سمجھ سکتا ہے۔
	خودکار وولٹیج ریگولیشن (AVR)	جب گرڈ وولٹیج تبدیل ہوتا ہے، تو یہ خود بخود مسلسل آؤٹ پٹ وولٹیج کو برقرار رکھ سکتا ہے۔
	تیز کرنٹ کو محدود کرنے والا فنکشن	اوور کرنٹ فالٹس کو زیادہ سے زیادہ حد تک کم کریں اور فریکوئنسی کنورٹر کے نارمل آپریشن کی حفاظت کریں۔
آپریٹنگ خصوصیات	آپریٹنگ کمانڈ چینل	تین چینلز: آپریشن پینل کے ذریعے دیا گیا، کنٹرولٹرمینلز کے ذریعے دیا گیا، سیریل کمیونیکیشن پورٹ کے ذریعے دیا گیا۔ اسے مختلف طریقوں سے تبدیل کیا جا سکتا ہے۔
	تعدد کا ذریعہ	دس فریکوئنسی ذرائع: پینل نوب کے ذریعے دیا گیا، آپریشن پینل کے ذریعے دیا گیا، اینالاگ وولٹیج کے ذریعے دیا گیا، اینالاگ کرنٹ کے ذریعے دیا گیا، RS485 کمیونیکیشن کے ذریعے دیا گیا، جسے مختلف طریقوں سے تبدیل کیا جا سکتا ہے۔
	معاون تعدد کا ذریعہ	دس معاون فریکوئنسی ذرائع۔ یہ لچکدار طریقے سے معاون فریکوئنسی فائن ٹیوننگ اور فریکوئنسی ترکیب کو حاصل کر سکتا ہے۔
	ان پٹٹرمینلز	چھ ڈیجیٹل ان پٹ ٹرمینلز، جن میں سے ایک کو تیز رفتار پلس ان پٹ کے طور پر استعمال کیا جا سکتا ہے۔ دو اینالاگ ان پٹ چینلز، Al1:ان پٹ رینج0~+10V،Al2:ان پٹ رینج0~+10V/0-20mA
	آؤٹ پٹ ٹرمینلز	ایک تیز رفتار پلس آؤٹ پٹ ٹرمینل، OkHz~50kHz سے اسکوائر ویو سگنل آؤٹ پٹ کرتا ہے، جو فزیکل مقداروں کی آؤٹ پٹ کو محسوس کر سکتا ہے جیسے سیٹ فریکوئنسی اور آؤٹ پٹ فریکوئنسی ایک ڈیجیٹل آؤٹ پٹ ٹرمینل ایک ریلے آؤٹ پٹ ٹرمینل دو اینالاگ آؤٹ پٹ ٹرمینل: OV~10V/0-20mA آؤٹ پٹ فریکوئنسی کی نشاندہی کر سکتے ہیں، کرنٹ/وولٹیج/فریکوئنسی کمانڈ/گھومنے والی رفتار/پاور فیکٹر سگنلز
	تحفظ کی تقریب	پاور آن ان پٹ اور آؤٹ پٹ فیز لوس پروٹیکشن، اوور کرنٹ پروٹیکشن، اوور وولٹیج پروٹیکشن، انڈر وولٹیج پروٹیکشن، اوور ہیٹ پروٹیکشن اوور لوڈ پروٹیکشن وغیرہ پر موٹر شارٹ سیکٹ کا پتہ لگانا
آئرنمنٹ	درخواست کی جگہ	گھر کے اندر، سورج کی روشنی سے براہ راست بے نقاب نہیں، دھول، سنکنرن گیسوں، آتش گیر گیسوں، تیل کی دھند، پانی کے بخارات، ٹپکتا ہوا پانی یا نمک وغیرہ سے پاک
	اونچائی	1000m سے کم
	محیطی نمی	-10℃~+40℃
	نمی	95% RH سے کم، پانی کی بوندوں کو گاڑھا کرنے کے بغیر
	کمپن	5.9m/s² (0.6g) سے کم
	ذخیرہ کرنے کا درجہ حرارت	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
