سوئچ گیئر کے انتخاب کے لیے گائیڈ

بنیادی طور پر، کی قسم کا انتخابسوئچ گیئرایک فیصلہ سازی کا عمل ہے جو "تعریف کی ضروریات" سے "مماثل پیرامیٹرز" تک جاتا ہے۔ انتخاب کے عمل کو واضح کرنے کے لیے، میں نے اسے آٹھ کلیدی جہتوں میں تقسیم کیا ہے۔ آپ اسے چیک لسٹ کی طرح استعمال کر سکتے ہیں، ہر آئٹم کو اپنی اصل صورت حال کے مطابق چیک کر سکتے ہیں۔

سوئچ گیئر کے انتخاب کے لیے تین بنیادی جہتیں۔

انتخاب کا طول و عرض

کلیدی تحفظات

سلیکشن گائیڈنس

1. وولٹیج کی سطح

اس بات کا تعین کریں کہ آیا یہ ہائی وولٹیج سسٹم کے لیے ہے (مثلاً 10kV، آنے والی لائن/ٹرانسفارمر پرائمری سائیڈ کے طور پر) یا کم وولٹیج سسٹم (مثلاً، 380V/220V، آؤٹ گوئنگ لائن/ٹرمینل ڈسٹری بیوشن کے طور پر)۔

یہ سب سے بنیادی تقسیم ہے، جو آلات کی موصلیت کی سطح اور اندرونی اجزاء کا براہ راست تعین کرتی ہے۔

2. تنصیب کا ماحول

اندازہ لگائیں کہ آیا یہ انڈور یا آؤٹ ڈور انسٹالیشن کے لیے ہے، اور اگر خاص تقاضے ہیں جیسے کہ واٹر پروفنگ (IP ریٹنگ)، نمی کی مزاحمت، سنکنرن مزاحمت، یا دھماکے سے تحفظ۔  بیرونی استعمال کے لیے اعلی درجے کی حفاظت کی درجہ بندی (مثال کے طور پر، IP54 یا اس سے زیادہ) اور سٹینلیس سٹیل کی دیواروں کی ضرورت ہوتی ہے۔ مرطوب/ سنکنرن ماحول کو مکمل طور پر بند آلات یا خصوصی کوٹنگ ٹریٹمنٹ کی ضرورت ہوتی ہے۔

3. فنکشنل مقصد

واضح طور پر بنیادی مقصد کی وضاحت کریں: لائٹنگ، پاور (مثلاً، موٹر کنٹرول)، پاور ڈسٹری بیوشن، پاور فیکٹر کریکشن (کیپسیٹر بینک) یا میٹرنگ۔ لائٹنگ ڈسٹری بیوشن بکس میں چھوٹے بوجھ ہوتے ہیں اور دیوار سے لگائے جا سکتے ہیں۔ پاور ڈسٹری بیوشن بکس میں بہت زیادہ بوجھ ہوتا ہے، اکثر فرش پر کھڑے ہوتے ہیں، اور اکثر موٹر کنٹرول یونٹس کی ضرورت ہوتی ہے۔

4. ساختی شکل

فکسڈ قسم (مثلاً، GGD، اقتصادی) یا ڈرا آؤٹ قسم (جیسے، GCK/GCS/MNS، آسان دیکھ بھال، اعلی وشوسنییتا) کے درمیان انتخاب کریں۔ فکسڈ قسم منتشر بوجھ، چند سرکٹس اور محدود بجٹ والے حالات کے لیے موزوں ہے۔

ڈرا آؤٹ کی قسم ان حالات کے لیے موزوں ہے جن میں متمرکز بوجھ، بہت سے سرکٹس، اور زیادہ بجلی کی فراہمی کے قابل اعتماد تقاضے ہیں (جیسے، ڈیٹا سینٹرز، پیٹرو کیمیکل انڈسٹری)۔

5. الیکٹریکل پیرامیٹرز

سسٹم کے ریٹیڈ وولٹیج، فریکوئنسی، اور حسابی کرنٹ کی تصدیق کریں۔ زیادہ اہم بات یہ ہے کہ شارٹ سرکٹ کے حالات میں متحرک اور تھرمل استحکام کی ضروریات کی تعمیل کو یقینی بنائیں۔ سرکٹ بریکر کی توڑنے کی صلاحیت تنصیب کے مقام پر زیادہ سے زیادہ شارٹ سرکٹ کرنٹ سے زیادہ ہونی چاہیے۔  پیرامیٹر ملاپ محفوظ آپریشن کے لیے بنیادی ہے۔ اس کی بنیاد محض تجربے یا اندازے پر نہیں بلکہ سخت حساب پر ہونی چاہیے۔                6. پروجیکٹ نیچر

کیا یہ ایک نیا تعمیراتی منصوبہ ہے، ایک تزئین و آرائش کا منصوبہ، یا صلاحیت میں توسیع کا منصوبہ؟

نئی تعمیر کے لیے، اعلیٰ معیار کی، انتہائی قابل اعتماد نئی مصنوعات کو ترجیح دیں۔ تزئین و آرائش/توسیع کے لیے، سسٹم کے آسان انضمام کے لیے موجودہ کابینہ کی قسم کا حوالہ دیں۔

7. تنصیب کی جگہ

برقی کمرے کی لمبائی، چوڑائی اور اونچائی کی پیمائش کریں، خاص طور پر الماریوں کے سامنے اور پیچھے آپریٹنگ گلیوں کی چوڑائی۔

جگہ کی دستیابی براہ راست کابینہ کے طول و عرض اور ترتیب کو محدود کرتی ہے۔ مثال کے طور پر، پچھلے گلیارے کی چوڑائی کو دیکھ بھال کے تقاضوں کو پورا کرنا چاہیے، اور 6m سے زیادہ لمبی الماریوں کی قطاروں کے لیے دو خارجی راستوں کی ضرورت ہوتی ہے۔

8. دیکھ بھال اور انتظام آپریٹنگ اہلکاروں کی تکنیکی مہارت کی سطح اور دیکھ بھال کی سہولت کے تقاضوں پر غور کریں۔

ڈرا آؤٹ الماریاں اچھی یونٹ کی تبدیلی کی پیش کش کرتی ہیں۔ بحالی کے دوران، ناقص یونٹ کو فوری طور پر بجلی کی فراہمی کو بحال کرنے کے لیے نکالا جا سکتا ہے، لیکن قیمت زیادہ ہے۔

عام سوئچ گیئر ماڈلز اور قابل اطلاق منظرنامے۔

بنیادی طول و عرض کو سمجھنے کے بعد، آئیے کئی عام اقسام کو دیکھتے ہیں۔کم وولٹیج سوئچ گیئرمارکیٹ پر. اس سے آپ کو اپنی تجریدی ضروریات کو مخصوص مصنوعات کے ساتھ ملانے میں مدد ملے گی۔

ماڈل سیریز ساخت کی قسم  بنیادی خصوصیات

عام قابل اطلاق منظرنامے۔

:------------  :------------  :------------------------------------------------------

GGD فکسڈ اقتصادی اور عملی، سادہ سرکٹری، لیکن دیکھ بھال کے لیے بجلی کی بندش کی ضرورت ہے۔

صنعتی اور کان کنی کے ادارے، لاگت کی حساسیت کے ساتھ تعمیراتی مقامات، کم سرکٹس، اور بجلی کی فراہمی کے تسلسل کے لیے کم تقاضے۔

GCK       ڈرا آؤٹ

موٹر کنٹرول سینٹر (MCC) یونٹس پر مشتمل ہے۔ الگ تھلگ سرکٹس اچھی حفاظت اور وشوسنییتا پیش کرتے ہیں۔ پیسے کے لیے اچھی قیمت پیش کرتا ہے۔

پاور سسٹمز، صنعتی اور کان کنی کے ادارے، بلند و بالا عمارتیں جن میں بجلی کی تبدیلی، تقسیم اور موٹر کنٹرول کی ضرورت ہوتی ہے۔ فی الحال ایک وسیع پیمانے پر استعمال شدہ قسم۔

GCS       ڈرا آؤٹ

جی سی کے کی بنیاد پر بہتر ڈیزائن، لچکدار ڈھانچہ، دراز یونٹوں کا اچھا تبادلہ۔ ابتدائی ورژن میں تحفظ کی سطح نسبتاً کم تھی۔  بڑے پاور پلانٹس، پیٹرو کیمیکل سہولیات وغیرہ میں ڈسٹری بیوشن سسٹم، جس میں کمپیوٹر کے ساتھ اعلی آٹومیشن لیول اور انٹرفیس کی صلاحیت کی ضرورت ہوتی ہے۔

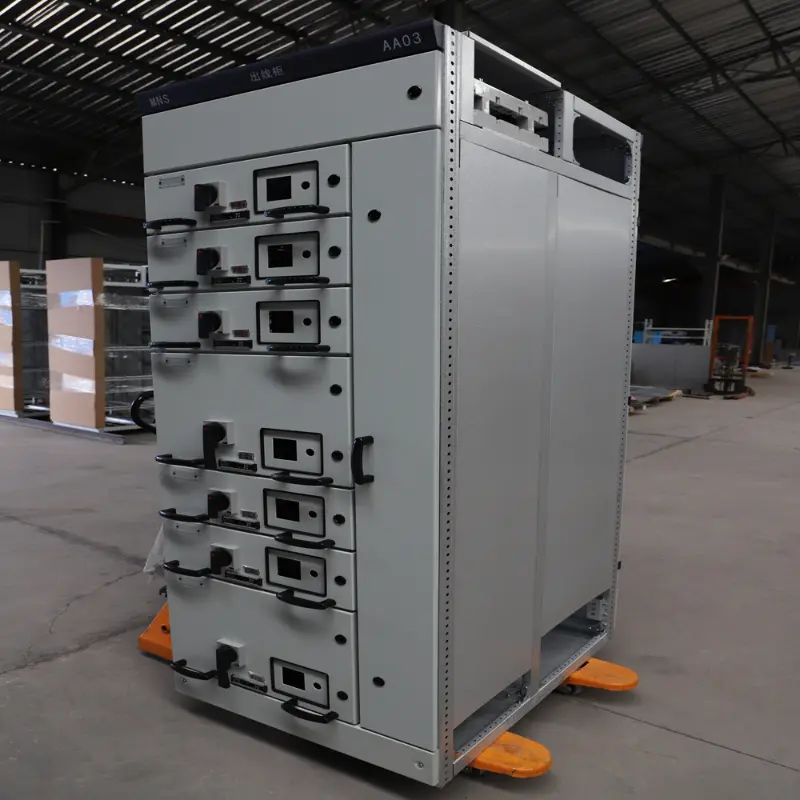

MNS       ڈرا آؤٹ

کمپیکٹ ڈیزائن، ماڈیولر ڈھانچہ، بہترین کاریگری، اعلیٰ تحفظ کی سطح، اعلیٰ کارکردگی، لیکن نسبتاً زیادہ قیمت (جی سی ایس سے تقریباً دوگنا)۔  ایسے حالات جن میں پاور سپلائی کی قابل اعتمادی، حفاظت، اور جگہ کے استعمال کے لیے بہت زیادہ مطالبات ہوتے ہیں، جیسے کہ بڑے ڈیٹا سینٹرز، اعلیٰ درجے کے ہوٹل، اور درست مینوفیکچرنگ ورکشاپس۔

> مختصر میں، GGD سے MNS تک، اسے کارکردگی اور لاگت دونوں میں ترقی کے طور پر دیکھا جا سکتا ہے۔ زیادہ تر روایتی منصوبوں کے لیے، جی سی کے اکثر ایک دانشمندانہ انتخاب ہوتا ہے جو معیشت اور اعتبار کو متوازن رکھتا ہے۔
