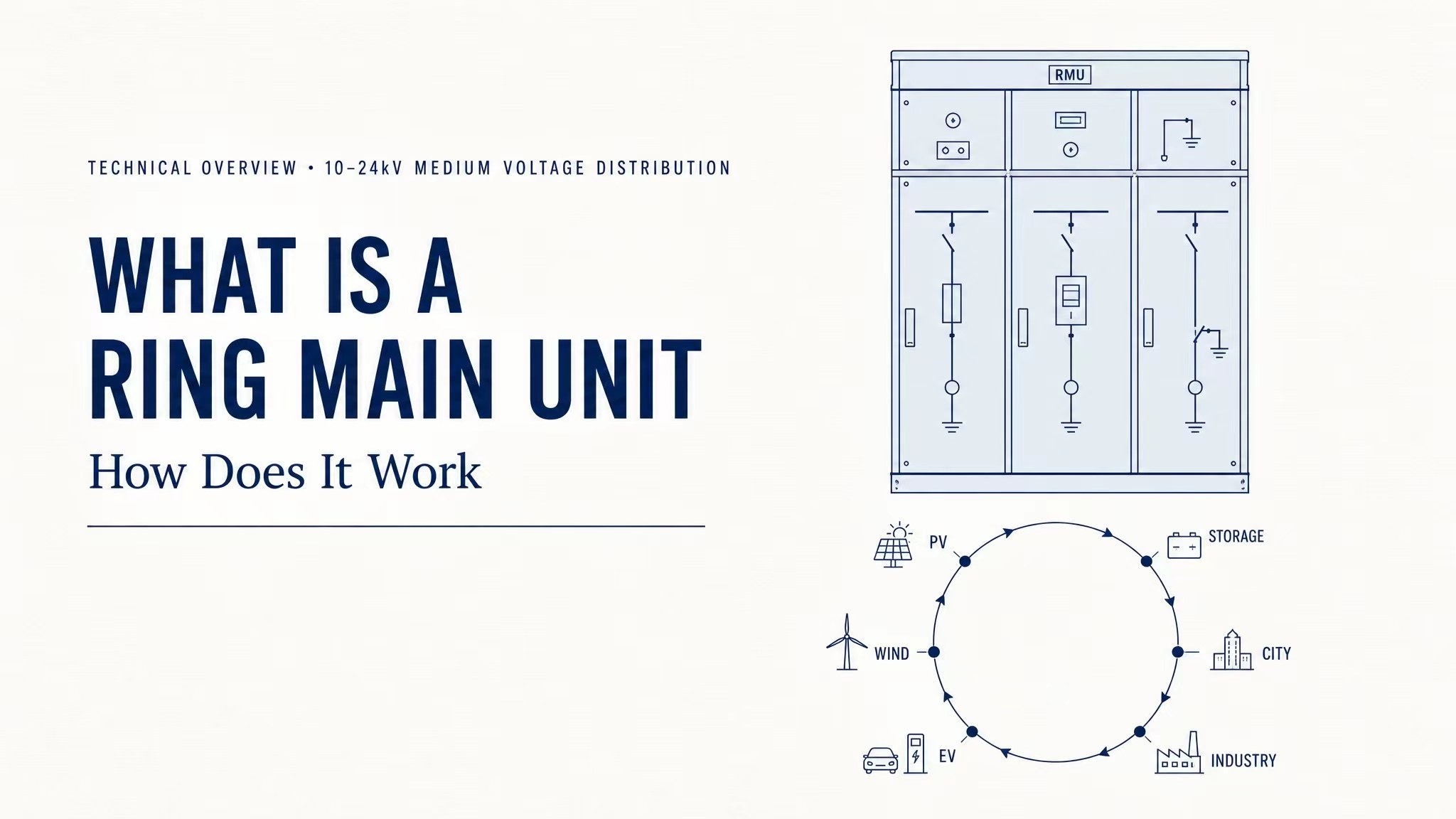

رنگ-مین-یونٹ کیا ہے اور یہ کیسے کام کرتا ہے۔

شہری کیبل پائپ لائن کی تزئین و آرائش میں، نئی توانائی کے لیے بجلی کی تقسیم میں معاونت، اور رہائشی برادریوں اور صنعتی پارکوں کے لیے بجلی کی فراہمی کے منصوبوں میں،رنگ مین یونٹس(RMUs) 10--24kV درمیانے وولٹیج رنگ کی تقسیم کے نیٹ ورکس میں بنیادی سوئچ گیئر کے طور پر کام کرتے ہیں۔ ان کے کمپیکٹ کیبنٹ ڈھانچے، قابل اعتماد لوڈ سوئچ اسمبلیز اور لچکدار رنگ پاور سپلائی موڈ کی بدولت، RMUs بیرونی بجلی کی تقسیم، باکس سب سٹیشن میچنگ اور زیر زمین پائپ لائن پاور ڈسٹری بیوشن کے لیے مرکزی دھارے کا سامان بن چکے ہیں۔ یہ دستاویز ایک تفصیلی تعارف فراہم کرتی ہے جس میں آلات کے بنیادی کام کرنے والے اصولوں، پانچ بنیادی فوائد، قابل اطلاق سائٹس، معمول کے معائنہ اور دیکھ بھال کے ساتھ ساتھ صنعت میں نئے ماحول دوست گیس سے موصل RMUs کے تکنیکی رجحان کا احاطہ کیا گیا ہے، جو برقی شعبے میں عام تلاش کے مطلوبہ الفاظ کو پورا کرتا ہے۔

I. کام کرنے کا بنیادی اصول

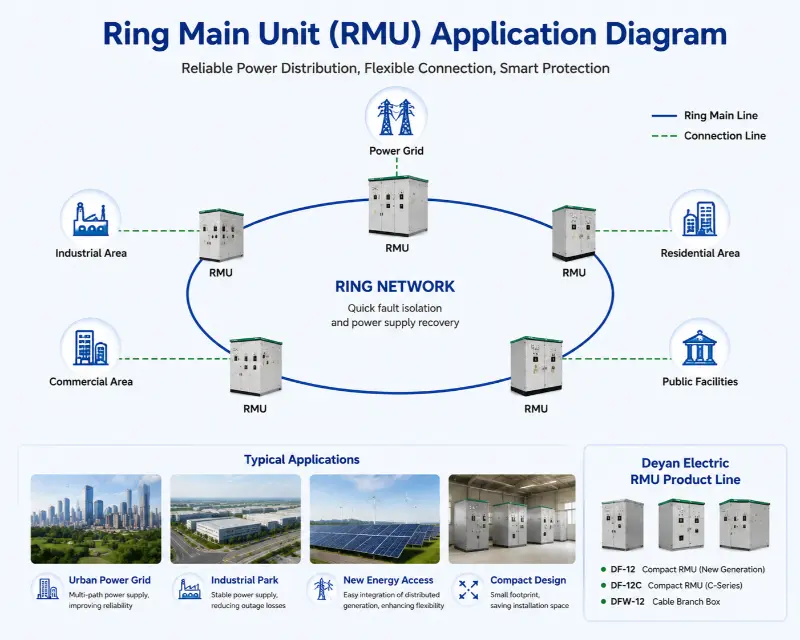

رنگ پاور سپلائی سے مراد ایک سے زیادہ ہائی وولٹیج کیبلز کو سرے سے آخر تک جوڑ کر ایک بند رنگ پاور سپلائی لوپ بنانا ہے۔ لوڈ سوئچز، ارتھنگ سوئچز اور فیوز سمیت اندرونی اجزاء سے لیس، RMUs لوپ کے اندر کیبل لائنوں کے کنکشن اور منقطع ہونے کو کنٹرول کرتے ہیں۔

جب رنگ نیٹ ورک کے ایک حصے پر شارٹ سرکٹ یا کیبل کا نقصان ہوتا ہے، تو RMU تیزی سے ناقص سیگمنٹ کو منقطع کر سکتا ہے۔ ساؤنڈ سرکٹس اب بھی دو طرفہ طور پر بجلی کی ترسیل کر سکتے ہیں، پورے علاقے میں بجلی کی بندش سے بچتے ہوئے اور شہری تقسیم کے نیٹ ورکس کی بجلی کی فراہمی کے استحکام کو بہت بہتر بناتے ہیں --- یہ اس کا بنیادی کام ہے جو اسے عام ہائی وولٹیج سوئچ کیبنٹ سے ممتاز کرتا ہے۔

II پانچ بنیادی مصنوعات کی خصوصیات

1. تنصیب کی جگہ کو بچانے کے لیے کومپیکٹ کابینہ ڈیزائن
ماڈیولر انٹیگریٹڈ ڈھانچے کے ساتھ، اس کا مجموعی حجم روایتی ہائی وولٹیج سوئچ کیبنٹ سے کہیں چھوٹا ہے۔ اسے روڈ گرین بیلٹس، کیبل ویلز اور تنگ زیر زمین پاور ڈسٹری بیوشن رومز میں براہ راست انسٹال کیا جا سکتا ہے، جس سے یہ شہروں میں جگہ کی کمی والے آؤٹ ڈور پاور ڈسٹری بیوشن پوائنٹس کے لیے مثالی ہے۔

2. شاندار حفاظتی کارکردگی کے ساتھ متعدد اختیاری موصل میڈیا
مارکیٹ مختلف اقسام کی پیشکش کرتی ہے، بشمول SF6 گیس سے موصل، خشک ہوا ماحول دوست گیس سے موصل، ٹھوس موصل، اور ہوا سے موصل مصنوعات۔ مکمل طور پر مہربند کابینہ کا ڈھانچہ IP67 پروٹیکشن گریڈ کے ساتھ واٹر پروف اور ڈسٹ پروف ہے، جو بارش، ریت، نمی اور ساحلی نمک کی دھند سے کٹاؤ کو روکتا ہے۔

3. تیزی سے غلطی تنہائی کے ساتھ بجلی کی فراہمی کی انگوٹی
یہ ڈبل پاور رنگ سوئچنگ کی حمایت کرتا ہے۔ ایک بار جب کسی ایک شاخ میں خرابی واقع ہو جاتی ہے، تو یونٹ دوسرے صارفین کو بجلی کی فراہمی میں خلل ڈالے بغیر فوری طور پر فالٹ کو لاک اور الگ کر دیتا ہے، جس سے یہ پرانے شہری علاقوں میں پاور گرڈ کی اپ گریڈنگ اور تزئین و آرائش کے لیے ناگزیر ہو جاتا ہے۔

4. طویل مدتی بحالی سے پاک کارکردگی کے ساتھ سادہ ڈھانچہ
گیس سے موصل RMUs کے اندرونی اجزاء محیطی ہوا کے ذریعہ آکسیکرن سے آزاد ہیں، روزانہ معائنہ کے کام کے بوجھ کو کم کرتے ہیں۔ مکینیکل لوڈ سوئچز اعلی پائیداری پر فخر کرتے ہیں اور بار بار سوئچنگ آپریشنز کو برداشت کر سکتے ہیں۔

5. بنیادی ثانوی انضمام کے ذریعے ذہین اپ گریڈ کے لیے معاونت
نئے ذہین RMUs میں سینسر ٹرمینلز لگائے گئے ہیں تاکہ درجہ حرارت، گیس پریشر اور لائن فالٹ سگنلز کو دور سے مانیٹر کیا جا سکے۔ سمارٹ گرڈ بیک اینڈ سسٹمز کے ساتھ ہم آہنگ، یہ بجلی کی تقسیم کے ذہین تبدیلی کے رجحان کے ساتھ ہم آہنگ کرتے ہوئے، بغیر توجہ کے آپریشن اور خودکار فالٹ الارم کو فعال کرتے ہیں۔

III اہم درخواست کے منظرنامے۔

● پرانے شہری اضلاع میں زیر زمین کیبل کی تزئین و آرائشاور میونسپل سڑکوں کے ساتھ آؤٹ ڈور پاور ڈسٹری بیوشن رنگ نیٹ ورکس

● رہائشی کوارٹرز، کمرشل کمپلیکس کے لیے ہائی وولٹیج پاور ڈسٹری بیوشن یونٹاور زیر زمین پارکنگ گیراج

● آنے والے اور جانے والے سوئچ کیبنٹباکس قسم کے سب اسٹیشنوں کے اندر

● 10kV گرڈ سے منسلک بجلی کی تقسیمفوٹو وولٹک پاور اسٹیشنوں اور تقسیم شدہ توانائی ذخیرہ کرنے کے منصوبوں کے لیے

● صنعتی پارکوں، صنعتی زونوں، کانوں کے لیے بجلی کی فراہمی کے نظام کو سپورٹ کرنااور ایکسپریس وے کا بنیادی ڈھانچہ

● ساحلی گلیوں، قصبوں اور دیہی علاقوں میں آؤٹ ڈور رنگ پاور سپلائی پوائنٹس۔سنکنرن مخالف الماریاں سخت آپریٹنگ ماحول کو اپناتی ہیں۔

چہارم معیاری روزانہ دیکھ بھال کے طریقے

1. باقاعدگی سے کابینہ کے بیرونی حصے کا معائنہ کریں۔کیبنٹ کے دروازوں پر ڈینٹ، سنکنرن یا عمر رسیدہ/خراب سیلنگ سٹرپس کے لیے؛ زنگ لگنے اور پانی کے داخل ہونے سے بچنے کے لیے چپے ہوئے پینٹ کی مرمت کریں۔

2. وقتاً فوقتاً گیس چیمبر کا پریشر چیک کریں۔گیس کی موصلیت والے ماڈلز اور کم پریشر کے رساو کے الارم کو فوری طور پر حل کریں۔

3. ہموار سوئچنگ کی کارکردگی کو بار بار جانچیں۔لوڈ سوئچز اور ارتھنگ سوئچز، اور کابینہ کے اندر جمع دھول اور ملبے کو صاف کریں۔

4. کیبل کے جوڑوں کا درجہ حرارت چیک کریں۔ڈھیلے اور زیادہ گرم وائرنگ ٹرمینلز جیسے پوشیدہ خطرات کو ختم کرنے کے لیے۔

5. وولٹیج ٹیسٹوں کو برداشت کرنے کے لیے باقاعدہ موصلیت کا انعقاد کریں۔اور ذہین مانیٹرنگ ٹرمینلز اور فالٹ انڈیکیٹرز کے نارمل آپریشن کی تصدیق کریں۔

V. صنعت کی ترقی کا رجحان

دوہری کاربن پالیسی کے تحت، ماحول دوست خشک ہوا سے موصل RMUs بڑے پیمانے پر مقبولیت حاصل کر رہے ہیں۔ وہ روایتی گرین ہاؤس گیس سلفر ہیکسافلوورائیڈ کو صاف ہوا کے ساتھ تبدیل کرتے ہیں جو ماحول کی بہتر کارکردگی کے لیے موصل کا ذریعہ ہے۔ دریں اثنا، پرائمری سیکنڈری انٹیگریشن، منیچرائزیشن اور انٹیلی جنس مرکزی دھارے کی صنعت کی سمت بن چکے ہیں، اور RMUs شہری سمارٹ ڈسٹری بیوشن نیٹ ورکس کی تعمیر کے لیے قابل اعتماد تعاون فراہم کرنا جاری رکھے ہوئے ہیں۔
