ٹرانسفارمر کا اندازہ کرنے کے لئے پانچ کلیدی میٹرکس کیا ہیں؟

کے لئے پانچ کلیدی پیمائشٹرانسفارمر کا اندازہ کرنامعیار ، بین الاقوامی معیارات (آئی ای سی 60076) اور انڈسٹری انجینئرنگ کے طریقوں پر مبنی ، بنیادی طور پر ٹرانسفارمر کارکردگی کی کارکردگی ، حفاظت کی وشوسنییتا ، اور آپریشنل استحکام پر توجہ مرکوز کرتے ہیں۔ ذیل میں پانچ بنیادی میٹرکس کی ایک منظم وضاحت ہے:

1. درجہ بندی کی گنجائش

اس ظاہری طاقت سے مراد ہے کہ ایک ٹرانسفارمر مستقل وولٹیج ، ریٹیڈ فریکوینسی ، اور مخصوص ٹھنڈک کے حالات کے تحت توسیع شدہ ادوار کو مستقل طور پر فراہم کرسکتا ہے ، جو کے وی اے یا ایم وی اے میں ماپا جاتا ہے۔

فنکشن: ٹرانسفارمر کی بوجھ اٹھانے کی صلاحیت کا تعین کرتا ہے اور انتخاب کی بنیادی بنیاد کے طور پر کام کرتا ہے۔

انتخاب کا اصول: کل بوجھ کی طاقت (پاور فیکٹر اور بیک وقت عنصر پر غور کرتے ہوئے) کی بنیاد پر ، 15 ٪ –25 ٪ مارجن کے ساتھ اوورلوڈنگ اور ہیٹنگ ("چھوٹا گھوڑا کھینچنا ایک بڑی ٹوکری") یا بیکار نقصان کا فضلہ ("ایک چھوٹی سی کارٹ کھینچنے والا بڑا گھوڑا") سے بچنے کے لئے محفوظ ہے۔

انجینئرنگ کی درخواست: 35KV ٹرانسفارمر عام طور پر 1 سے 40 ایم وی اے تک ہوتے ہیں ، جبکہ فوٹو وولٹک مرحلہ وار اسٹیشن عام طور پر 400 سے 1000 کے وی اے یونٹ استعمال کرتے ہیں۔

پروڈکٹ پیرامیٹر کی مثالوں: دییان الیکٹرک کے 35KV ٹرانسفارمر کی شرح 160 KVA ہے۔ ژیانگ ٹونگ الیکٹرک کے خشک قسم کے ٹرانسفارمر کی درجہ بندی 400 KVA ہے۔

2. کوئی بوجھ کا نقصان نہیں

لوہے کے نقصان کے نام سے بھی جانا جاتا ہے ، اس سے مراد بجلی کے فعال نقصان سے ہوتا ہے جب ٹرانسفارمر کا ثانوی پہلو اوپن سرکشی ہوتا ہے اور بنیادی پہلو کو ریٹیڈ وولٹیج کا نشانہ بنایا جاتا ہے۔ یہ بنیادی طور پر بنیادی ہائسٹریسیس اور ایڈی موجودہ نقصانات پر مشتمل ہے۔

اثر انداز کرنے والے عوامل: بنیادی مواد (جیسے ، سردی سے چلنے والے اناج پر مبنی سلیکن اسٹیل کی چادریں) ، ٹکڑے ٹکڑے کرنے کا عمل ، مقناطیسی بہاؤ کثافت ڈیزائن۔

توانائی کی بچت کی اہمیت: ٹرانسفارمر توانائی کی کارکردگی کا اندازہ کرنے کے لئے ایک بنیادی میٹرک۔ الٹرا پریمیم کی کارکردگی کی مصنوعات میں بوجھ کے کوئی نقصان نہیں ہے ≤ 0.6W/کلوگرام۔

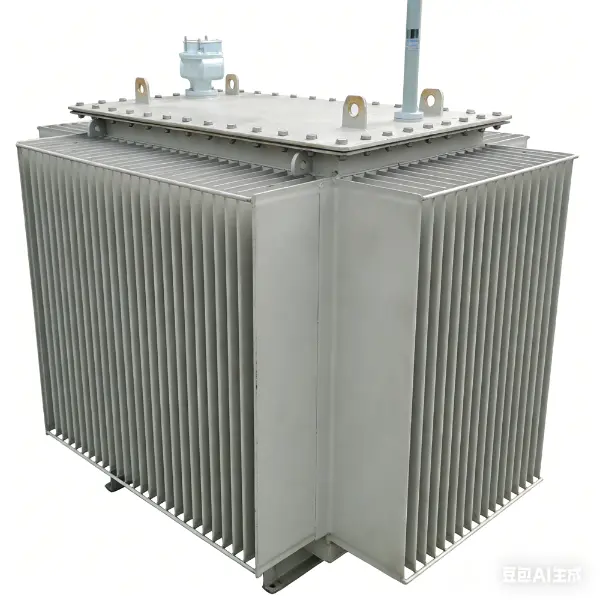

عام اقدار: ایک 160KVA تیل سے متاثرہ ٹرانسفارمر کو 280W کے آس پاس بوجھ کا کوئی نقصان نہیں ہوتا ہے۔ اعلی کارکردگی کے ماڈل 200W سے نیچے گر سکتے ہیں۔

3. بوجھ کا نقصان

تانبے کے نقصان کے نام سے بھی جانا جاتا ہے ، اس سے مراد بجلی کے موجودہ نقصان سے ہوتا ہے جو ریٹیڈ کرنٹ کے تحت سمیٹنے والی مزاحمت کے ذریعہ پیدا ہوتا ہے ، جو بوجھ کے موجودہ مربع کے متناسب ہے۔

عوامل کو متاثر کرنا:

کنڈکٹر میٹریل (تانبے سے کارکردگی کا مظاہرہ ایلومینیم) ، کراس سیکشنل ایریا ، اور کنکشن کا عمل۔

تشخیص کی قیمت:

براہ راست آپریٹنگ اخراجات پر اثر انداز ہوتا ہے۔ کم نقصانات سے طویل مدتی توانائی کی بہتر کارکردگی ملتی ہے۔

عام اقدار:

ایک 160KVA ٹرانسفارمر میں 2820W کے ارد گرد بوجھ کے نقصانات ہوتے ہیں ، جبکہ اعلی کارکردگی کے ماڈلز کو 2500W سے نیچے کنٹرول کیا جاسکتا ہے۔

پروڈکٹ پیرامیٹر مثال: دییان الیکٹرک ٹرانسفارمر بوجھ کا نقصان 2820W ہے

4. شارٹ سرکٹ مائبادا (٪)

جب سیکنڈری سائیڈ شارٹ سرکیٹ ہوتا ہے تو ، ٹرانسفارمر کی داخلی مزاحمت کی شدت کی عکاسی کرتے ہوئے ، پرائمری سائیڈ پر ریٹیڈ کرنٹ کو لاگو کرنے کے لئے درکار ریٹیڈ وولٹیج کی فیصد سے مراد ہے۔

افعال:

شارٹ سرکٹ موجودہ کو محدود کرتے ہیں (اعلی رکاوٹ شارٹ سرکٹ کرنٹ کو کم کرتی ہے) ؛

وولٹیج ریگولیشن کی شرح کو متاثر کرتا ہے (زیادہ رکاوٹ بوجھ کے اتار چڑھاو کے دوران زیادہ وولٹیج میں کمی کا سبب بنتی ہے)۔

عام حد:

تقسیم ٹرانسفارمر: 4 ٪ –6 ٪ (استحکام اور وولٹیج ڈراپ میں توازن) ؛

صنعتی ہیوی ڈیوٹی (جیسے ، آرک فرنس): 8 ٪ –15 ٪ ؛

جب متعدد یونٹ متوازی طور پر کام کرتے ہیں تو ، رکاوٹ انحراف ± ± 0.5 ٪ ہونا چاہئے۔

مصنوعات کی مثالیں:

ہوروئی الیکٹرک: 4.5 ٪ مائبادا وولٹیج

ژیانگ ٹونگ الیکٹرک: 4.0 ٪ مائبادا وولٹیج

5. موصلیت کی کارکردگی

سمیٹنگ کی طاقت اور عمر بڑھنے کی حیثیت کا احاطہ کرتا ہے اور سمیٹ اور گراؤنڈ کے مابین عمر بڑھنے کی حیثیت ، محفوظ آپریشن کی بنیاد تشکیل دیتا ہے۔

کور ٹیسٹنگ آئٹمز:

موصلیت کے خلاف مزاحمت: میگوہمیٹر کے ساتھ ماپا جاتا ہے ، موصلیت کی سوھاپن اور عمر بڑھنے کی ڈگری کی عکاسی کرتا ہے۔

بجلی کی فریکوئنسی کا مقابلہ وولٹیج کا مقابلہ: بغیر کسی خرابی کے 1 منٹ کے لئے مخصوص وولٹیج (جیسے ، 35kV ونڈنگ کے لئے 75KV) کا مقابلہ کرنا ؛

جزوی خارج ہونے والے مادہ (PD): ≤3pc زیادہ سے زیادہ ہے۔ اس دہلیز سے تجاوز کرنے سے موصلیت کے انحطاط کی نشاندہی ہوتی ہے۔

موصلیت کلاس: کلاس A (105 ° C) ، کلاس F (155 ° C) ، کلاس H (180 ° C) ، درجہ حرارت میں اضافے کی حدود کا تعین کرنا۔

معیاری بنیاد: جی بی/ٹی 6451 اور آئی ای سی 60076 دونوں لازمی طور پر موصلیت کا اندازہ لگاتے ہیں وولٹیج اور جزوی خارج ہونے والے حدود کا مقابلہ کرتے ہیں۔

پروڈکٹ پیرامیٹر کی مثال: جنگھینگجن سے تیار کردہ ٹرانسفارمرز میں موصلیت کی سطح LI200AC85 ہے۔ Jinyu الیکٹرک کی موصلیت کی کلاس H ہے۔

ضمنی نوٹ: دیگر اہم معاون اشارے

اگرچہ "پانچ بنیادی پیرامیٹرز" میں شامل نہیں ، یہ انجینئرنگ کی مشق میں ضروری ہیں:

درجہ حرارت میں اضافہ: تیل کے اعلی درجہ حرارت میں اضافہ ≤60k ، سمیٹنے کا درجہ حرارت میں اضافہ ≤65k (IEC 60076-2) ؛

کنکشن گروپ: ڈین 11 تقسیم کے لئے مرکزی دھارے میں ہے ، تیسری ہم آہنگی کو دبانے اور تین فیز غیر متوازن بوجھ کے تحت مستحکم آپریشن کو یقینی بنانا۔

کولنگ کا طریقہ: تیل سے متاثرہ قدرتی کولنگ (اونا) اور خشک قسم کی ہوا کولنگ (اے) گرمی کی کھپت کی کارکردگی اور ماحولیاتی اطلاق کو متاثر کرتی ہے۔
