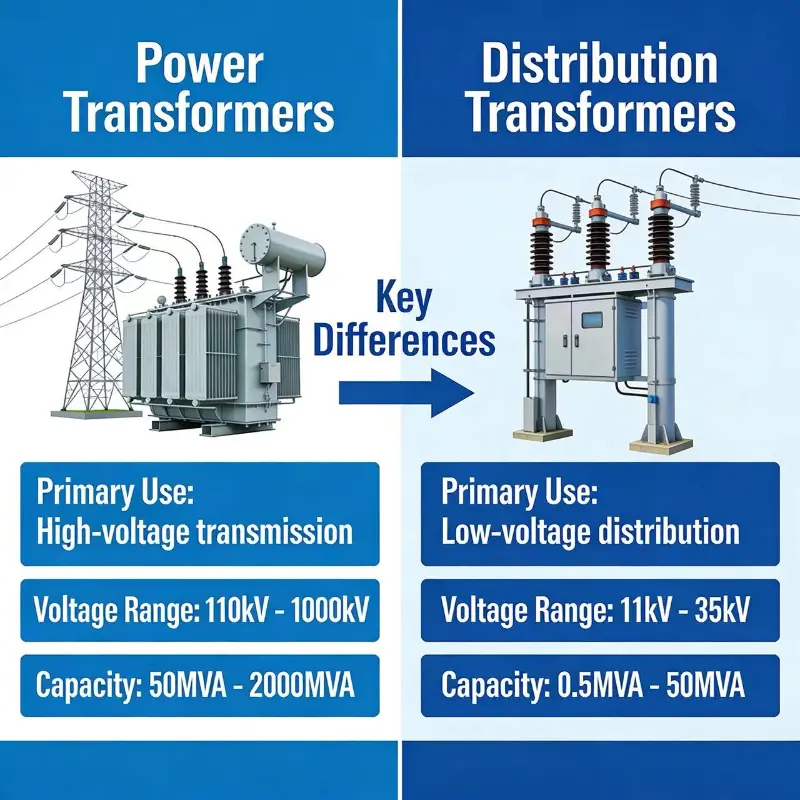

پاور ٹرانسفارمر اور ڈسٹری بیوشن ٹرانسفارمر میں کیا فرق ہے؟

پاور ٹرانسفارمرز بنیادی طور پر ٹرانسمیشن نیٹ ورک میں جڑے ہوتے ہیں جہاں وہ بنیادی طور پر زیادہ وولٹیج پر استعمال ہوتے ہیں، جبکہ ڈسٹری بیوشن ٹرانسفارمرز ڈسٹری بیوشن اینڈ میں استعمال ہوتے ہیں اس لیے انہیں ہمیشہ کم وولٹیج کی سطح کا سامنا کرنا پڑتا ہے۔

اب آتے ہیں اختلاف کی طرف

1. چونکہ یہ ٹرانسمیشن نیٹ ورک میں استعمال ہوتے ہیں وہ عام طور پر > 33 KV پر چلتے ہیں جبکہ ڈسٹری بیوشن ٹرانسفارمر عام طور پر <33 KV پر منسلک ہوتے ہیں۔

2. زیادہ وولٹیج کی درجہ بندی کی وجہ سے پاور ٹرانسفارمرز کی انسولیشن لیول بہت زیادہ ہے جبکہ ڈسٹری بیوشن ٹرانسفارمرز کی کم ہے۔

3. بجلی کے ٹرانسفارمرز میں لوڈ کے اتار چڑھاؤ کم ہوتے ہیں جبکہ وہ تقسیم کرنے والے ٹرانسفارمرز میں زیادہ ہوتے ہیں کیونکہ وہ براہ راست لوڈ سے جڑے ہوتے ہیں۔

4. پاور ٹرانسفارمرزان کو اس طرح ڈیزائن کیا گیا ہے کہ وہ 24 گھنٹے تک Cu کے نقصان اور لوہے کے نقصان کو برداشت کر سکتے ہیں اس لیے ان کا کولنگ میکانزم بہت مضبوط ہے جبکہ تقسیم ٹرانسفارمرز میں cu نقصان لوڈ سائیکل کی بنیاد پر ہوتا ہے جبکہ لوہے کا نقصان ہمیشہ موجود رہتا ہے۔

5۔ پاور ٹرانسفارمرز کو ڈیزائن کرتے وقت اس بات کا خیال رکھا جاتا ہے کہ پوری لوڈنگ پر اس کا نقصان کم ہو۔ جبکہ ڈسٹری بیوشن ٹرانسفارمرز میں اس کے لوہے کے نقصانات کو کم سے کم رکھا جاتا ہے۔

6. پاور ٹرانسفارمرز میں ریٹنگز زیادہ ہوتی ہیں اس لیے ہم اعلیٰ کور کو CRGO سٹیل کور کے طور پر استعمال کرتے ہیں جبکہ ڈسٹری بیوشن ٹرانسفارمرز میں امارفوس سٹیل استعمال ہوتا ہے۔

7. چونکہ CRGO STEEL فی یونٹ وزن زیادہ بہاؤ لے سکتا ہے اس لیے پاور ٹرانسفارمرز کا مخصوص وزن ڈسٹری بیوشن ٹرانسفارمرز سے کم ہوتا ہے۔

8. پاور ٹرانسفارمرز پورے بوجھ پر زیادہ سے زیادہ کارکردگی حاصل کرنے کے لیے بنائے گئے ہیں۔ اس لیے زیادہ سے زیادہ کارکردگی کی شرط کے مطابق - پاور ٹرانسفارمرز کا مکمل بوجھ تانبے کا نقصان = لوہے کا نقصان۔

ڈسٹری بیوشن ٹرانسفارمرز میں ہم یہ سمجھتے ہیں کہ یہ ریٹیڈ آؤٹ پٹ کے 70 - 75 فیصد تک اوسطاً لوڈ ہوتا ہے اس لیے اسے زیادہ سے زیادہ کارکردگی کے فارمولے کے مطابق 70 - 75 فیصد پر زیادہ سے زیادہ کارکردگی حاصل کرنے کے لیے ڈیزائن کیا گیا ہے۔

مکمل بوجھ تانبے کا نقصان = 2* لوہے کا نقصان۔

فارمولہ- ٹرانسفارمرز میں زیادہ سے زیادہ کارکردگی کے لیے (x ^2 * cu loss = لوہے کا نقصان) جہاں x ٹرانسفارمر لوڈ ہو رہا ہے۔

1. اس لیے پاور ٹرانسفارمرز کی لوڈنگ 100% ہے اس لیے Cu loss = لوہے کا نقصان۔

2. ڈسٹری بیوشن ٹرانسفارمرز کے لیے لوڈنگ %70 ہے اس لیے 0.7^2 * Cu loss = لوہے کا نقصان اس لیے Cu loss = 2 * لوہے کا نقصان۔
